淺析CFG樁在高速鐵路軟土地基處理中的應用
作者：張沛 （申鐵二十一局集團第一工程有限公司， 新疆烏魯木齊830011)時間：2021-12-16
摘要：基于穩定性需求，建筑物對地基承載力具有較高要求。當前， 我國正在大力推進高速鐵路事業發展， 而軟土地基
處理往往是工程建設的一大難題。基于此，本文以某高速鐵路工程實例為研究對象，提出了CFG樁軟基加罔方案， 以期全
面提升工程質量。
來源：智能建筑與工程機械
關鍵詞：CFG樁z高速鐵路；軟土地基
中圄分類號：U416.1 文獻標識碼：A 文章編號：2096-6903(2021)03-0006-02
0引言
在我國沿海和內陸地區， 軟土分布較廣。由于地理條件的限制， 很多高速鐵路不得不修建于深厚軟土地基之上。因此在上部荷載作用下， 軟土地基會出現較大工后沉降問題， 這將會對動幸組運行安全和穩定造成不利影響。大量研究表明， 在列車荷載、軌道結構荷載及路基自重等因素影響下， 路基沉降較為嚴重。因此， 必須采取科學有效的加固措施， 有效解決路基不均勻沉降等問題。CFG樁是樁體與樁間土通過褥墊層構成的一種復合地基， 將其用于高速鐵路軟基處理， 可有效提升地基承載力， 控制工后沉降， 因此， 在高速鐵路工程軟基處理中CFG樁施工技術具有良好的應用效果。［1]
1工程概況
某高速鐵路土建工程路基段， 全長378m。該路段為剝蝕低丘區， 地勢起伏較小， 地層表面成分復雜， 由于本路段周邊有一條水渠， 經地質勘查可知， 地層巖性多為蒙古士、淤泥質粉質蒙古士、粉質秸士， 因此存在大量軟土。當在軟弱地基上修建工程項目時， 極易影響路基承載力， 產生工后沉降。為了確保工程施工質量， 決定采用CFG樁在本段軟土地基進行加固處理。
2CFG植加固處理機理
高速鐵路施工當中， 軟土地基處理是十分常見的一種施工現象， 想要提高施工質量， 減少工后沉降， 必須采取有針對性的加固方法， 結合本工程實際情況， 最終提出了CFG樁加固方法。CFG樁是水泥粉煤灰碎石樁的簡稱， 其原理為以碎石為基礎， 按照設計配合比要求將一定量的石屑、粉煤灰等材料摻加到一起， 并均勻攪拌， 從而構成一個粘結強度較高的樁體。在碎石樁體當中， 摻加了適量的水泥材料、粉煤灰材料， 通過此類材料的摻加， 進一步提升了混合料的和易性。此外， 通過摻加石屑材料， 還能改善級配， 提高樁體膠結強度。除此之外， 相比其他加固樁體， CFG樁采用了大量粉煤灰廢料， 可以大幅增強樁間土的承載能力， 降低施工成本，且經濟性良好。［叫CFG樁的主要作用如下：第一， 樁體作用。CFG樁體屬于具有一定強度的混合料， 其具備剛性樁的一些特征， 全長樁體與周圍土體具有良好的粘結性， 同時摩擦阻力較強。在荷載作用下， 相比地基士， CFG樁壓縮性相對較小。因此， 隨地基的變形復合地基的附加應力將逐漸向樁體集中， 并產生應力集中現象。相關研究顯示， 當樁徑與間臣之比超過0.25時， 飽和砂土地基基本不會產生液化。第三， 排水固結作用。CFG樁體的排水性能較高， 沿著樁體可以將地基內孔隙水排出， 有助于加快土體固結速率， 降低液化概率， 提升土體抗液化能力。第三， 墊層作用。在CFG樁復合地基當中墊層是重要的組成部分， 通過墊層作用可優化CFG樁復合地基的受力狀態。通過褥墊層作用， 可以實現樁、士共同承擔荷載， 調整樁、士豎向荷載分擔比， 降低基底應力集中情況。
3CFG植在高速鐵路軟土地基處理申的應用里點
結合具體工程案例， 在充分了解CFG樁加固處理機理的基礎上， 要求進一步優化CFG樁軟基處治施工工藝， 提高施工技術水平， 加大質量控制力度， 以此有效提升高速鐵路工程施工質量， 推進我國鐵路事業持續、健康發展。
3.1工藝性試樁
軟土具有強度小、壓縮性強等特點， 當在軟弱地基上修建工程項目時， 極易影響路基承載力， 產生工后沉降。根據施工要求， 在本工程軟基路段采用CFG樁加固方法， 因此， 在施工前， 必須進行CFG樁工藝性試樁，試樁時， 共采取3 根， 其中2 根長度為6m, 1 根＊度為4m， 并設L6m 間距。設計樁體混凝土強度等級為C20o 主要施工原材料為衛042.5水泥、5～31.5 mm碎石、粉煤灰、減水劑等。試樁后， 可確定各項施工參數， 保證CFG樁施工的可行性。
3.2施工工藝流程
第一 ，施工準備。 按照施工設計要求， 制定合理的施工流程， 保證施工設備及人員配置合理及數量充足。 同時， 要做好測量放樣工作， 提前整平施工場地， 確保 運輸車輛通行！順暢。 第二， 鉆機就位。 進入施工現場后， 鉆機就位、 鉆桿垂直、 鉆頭矛尖與樁位點對準， 并固定 鉆機， 對鉆機液壓腳進行適當調整， 確保鉆機水平。 每根樁施工前， 由專人負責檢查樁位垂直度， 確保符合規定要求后方可鉆進施工。 第三， 成孔施工。 鉆進施工中 必須做好鉆進速度控制工作， 應按照 “慢一快” 的速度 鉆進， 隨時檢測鉆孔是否存在偏差。 成孔時， 保證鉆進 速度一致， 不得產生螺旋孔。 同時在鉆桿上， 成孔深度 應有明確標注， 避免誤差過大。 第四， 混凝土灌注。 灌注施工前， 完成上述作業后， 需停止鉆孔施工， 并進行 混凝土灌注， 且保證灌注的持續性。 混合料灌注應根據 施工配合比， 做好混凝土明落度控制， 避免培營， 保證灌注時混合料供給充足。 同時， 需詳細檢查拌和料的明 落度， 當成孔深度達到設計要求時， 需停止鉆孔， 并提升鉆桿30cm，打開鉆頭滑瓣， 隨后即可開始灌注施工。灌注混凝土達到樁頂位置時， 應多于樁頂設計標高，保證樁頂標高和樁頂混凝土質量滿足設計規定。 在整個灌注過程中， 要隨時做好泵壓次數控制和記錄工作。 灌注后， 還應做好樁身混凝土養護工作， 時間不得少于24 h, 避免擾動。 第五， 移機及清理。 主一根樁施工結束后， 應將鉆機向下一個樁位移送。 在下一根樁施工時， 需復核樁位的準確性， 避免出現移位等問題。 灌注施工完成后， 需及時將多余的混凝土清除。 清土過程中， 可采用 “人工＋機械” 的方式， 避免斷樁影響施工質量。
3.3CFG樁復舍地基應用娘果
為了確保攪拌樁質量， 成樁后7d， 采用輕型動力觸 探 NlO 檢查樁的質量， 并按設計要求取試件做無側限抗壓 強度試驗。 為了檢驗CFG樁施工質量， 成樁7d后， 可采 取輕型動力觸探 NlO 對樁體的施工質量由于詳細測定， 從而選取試件按照設計要求進行無側限抗壓強度試驗。 試件 CFG樁體鉆進總深度為10.8Illo檢測結果顯示， CFG復合地基芯樣完整， 未出現氣孔、 蜂宵麻面等情況。

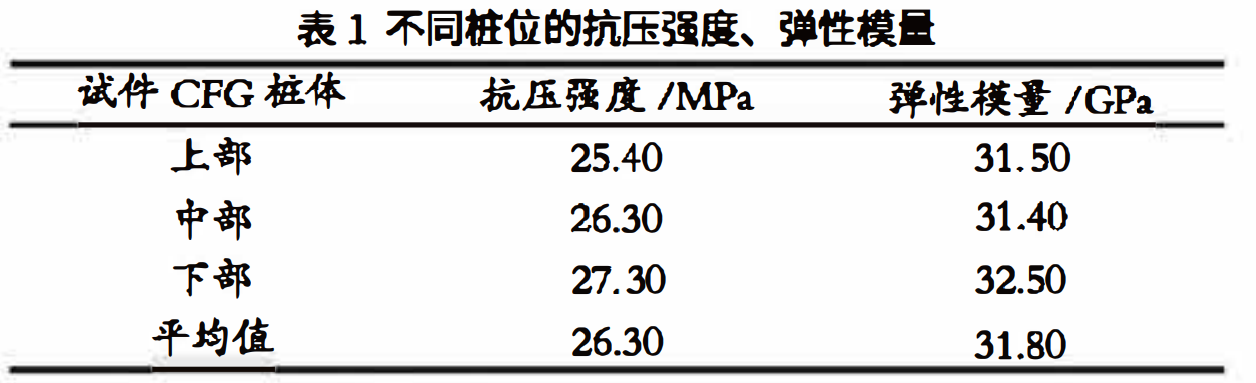

同時， 檢測了不同樁位的抗壓強度、 彈性模量， 具體情況如表 1 所示。
通過上述檢測可知， 在CFG樁 復合地基芯樣當中， 抗壓強度平均值為26.3 MPa， 由此可見， 其抗壓強度可 達到強度等級C20的設計要求。 此外， 還進行了整樁彈 性模量檢測， 平均值為31.8 GPa， 根據相關規定要求， 可取實測值的0.95倍， 即31.8 GPa×0.95=30.2 GPa, 相比規定要求25.5GPa, 30.2 GPa > 25.5 GPa， 可滿足 強度等級C20的規定要求。
4結語
隨著社會經濟的快速發展， 我國基礎設施建設步伐加快， 鐵路事業取得了長足發展。 在高速鐵路建設規模 持續擴大的同時， 越來越多工程修建于軟土地基之上， 若處治不當， 極易造成地基失穩、 工后沉降等問題。 基 于此， 本文結合具體案例， 提出了CFG樁加固軟基的處 治辦法。 CFG樁作為一種高效、 經濟的軟基加固技術， 其應用， 可有效提升地基承載力， 控制工后沉降。 因此， 開展高速鐵路軟土地基CFG樁加固處理技術研究具有重要的價值與意義。［句
參考文獻
[1］孫紅林．高速鐵路軟土路基地基處理與沉障控制探究日］．鐵道建筑技術，2017(5):1-10.
[2］王起．鐵路軟弱地基CFG樁加罔效果和變形特性研究日］．路基工程，2019(6):128-133.
[3］中鐵二院工程集團有限公司.TB 10106-2010 ，鐵路工程地基處理技術規程［S].
[4］浙江大學．浙江中南建設集團有限公司.GB/T 50783-2012 ，復合地基技術規范［S］.北京：中國計劃出版＃土，2012:2.
[5］閏宏業，劉莉，廖志剛，等．采用改進的修正雙曲線法預測高速鐵路路基沉降囚鐵道建筑，2011(12):92-94.
[6］張守超高速鐵路復合地基褥墊層壓實質量檢測方法研究日］．
Analysis on the Application of CFG Pile in Soft Soil Foundation Treatment of
High-speed Railway
ZHANG Pei
(China Railway 2151 Bureau Group No.! Engineering Co., Ltd., Urumqi Xi時iang 830011)
Abstract: Based on stability requirements, buildings have higher requirements for foundation bearing capacity. At present, my country is vigorously promoting the development of high-speed railways, and soft soil foundation treatment is often a major problem in engineering construction. Based on this, this paper takes a high-speed railway pr，嗎ect as the research o均ect, and proposes a CFG pile so企foundation reinforcement plan, with a view to comprehensively improving the quality of the project.
Keywords: CFG pile; high-speed railway; soft soil foundation
